行业资讯
PBAT保鲜膜国标来了!
![图片](/uploads/allimg/211018/10023U540-0.jpg)
标称厚度 t mm |
厚度偏差 mm |
t≤0.010 |
+0.002 -0.002 |
t>0.010 |
+0.003 -0.003 |
1.2 宽度偏差
保鲜膜宽度偏差应符合表2规定。
表2 宽度偏差要求
标称宽度 w mm |
宽度偏差 mm |
w≤200 |
±4 |
200<w≤400 |
±5 |
w>400 |
±6 |
1.3 长度偏差
保鲜膜长度偏差应无负偏差。
2. 外观
保鲜膜外观应符合表3规定。
表3 外观要求
项目 |
要求 |
|
颜色 |
应为本色且透明 |
|
气泡、穿孔及破裂 |
不应有 |
|
杂质/(个/m2) |
>0.6mm |
不应有 |
≥0.3mm且≤0.6mm |
应不多于8 |
|
杂质分散度/[个/(10cm×10cm)] |
应不多于5 |
|
鱼眼和僵块a/(个/m2) |
>2mm |
不应有 |
≥0.2mm且≤2mm |
应不多于20 |
|
鱼眼和僵块分散度/[个/(10cm×10cm)] |
应不多于5 |
|
平整度 |
膜表面应基本平整,允许有少量活褶,允许有少量膜边超出纸芯,但不应影响膜卷从纸盒中拉出 |
|
a树脂在成型过程中没有得到充分塑化而在薄膜表面形成的粒点或块状物。 |
3. 物理力学性能
物理力学性能应符合表4规定。
表4 物理力学性能要求
项 目 |
指 标 |
||||
PE |
PVC |
PBAT |
多层共挤 |
PVDC |
|
拉伸强度(纵、横向) MPa |
≥10 |
≥15 |
≥10 |
≥10 |
≥30 |
断裂标称应变(纵、横向) % |
≥120 |
≥120 |
≥100 |
≥120 |
≥20 |
透光率 % |
≥90 |
≥92 |
≥85 |
≥90 |
≥85 |
雾度 % |
≤3 |
≤2 |
≤4 |
≤5 |
≤2 |
氧气透过量 cm3/ (m2·24h·0.1MPa) |
— |
— |
— |
— |
≤85 |
透湿量 g/ (m2·24h) |
— |
— |
— |
— |
≤12 |
氧气透过量偏差 % |
±30 |
— |
|||
二氧化碳透过量偏差 % |
±30 |
— |
|||
透湿量偏差 % |
±30 |
— |
|||
直角撕裂强度(纵、横向) N/mm |
≥40 |
— |
|||
自粘性(剪切剥离强度) N/cm2 |
≥0.5 |
||||
开卷性 |
试样应在5s内完全剥开 |
||||
防雾性 |
在试验条件下,保鲜膜表面应无水珠附着,或仅局部有小水珠附着。不应有水滴大面积附着在保鲜膜表面。 |
||||
注:对于非盒装PVC保鲜膜的开卷性不做要求。 |

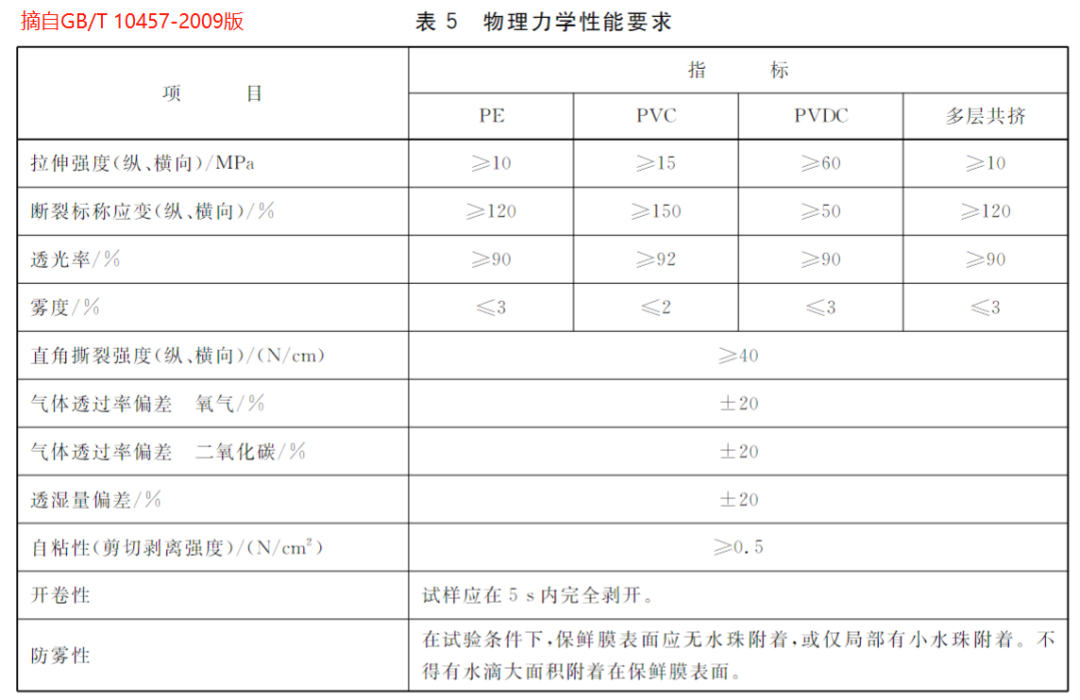

与2009版相比,2021版标准关于保鲜膜的力学性能指标,如气体透过率偏差氧气、二氧化碳和透湿量偏差,都放宽了指标范围。
部分内容来源:生物降解研究院
江苏富氧岛新材料有限公司致力于生物可降解材料的研发、生产与销售,目前主营产品有TPS(热塑性淀粉)、生物基高性能碳酸钙母粒(BDCA-80F)、PLA+TPS+PBAT吹膜专用料以及生物基高性能注塑、吸塑专用料等。产品性能优异,环境友好,可通过相关测试。
产品应用领域广泛,包括但不限于一次性生活用品、酒店用品、一次性餐具、垃圾袋、奶茶袋等塑料袋、农用地膜、医用膜、工业用膜、防尘膜等膜类产品。
END
